自动拧螺丝设备供暖行业-4轴固定式

CS-DG系列自动拧螺丝机，是驰速多轴锁螺丝机的一个系列，是指台面固定式的多轴拧螺丝设备，设备应用范围广，效率高，调试简单，可在螺丝相同的产品间进行通用，可自行调节轴的位置及数量，以下为供暖行业自动拧螺丝方案。
本应用中特指暖气表,包含供暖管和暖气表两部分.
一.供暖管自动拧螺丝方案
产品如下:


要求:

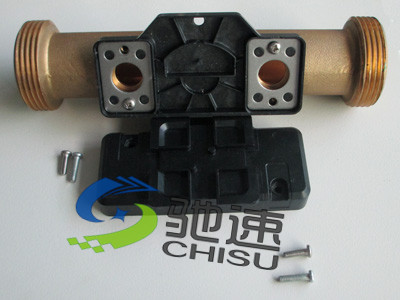

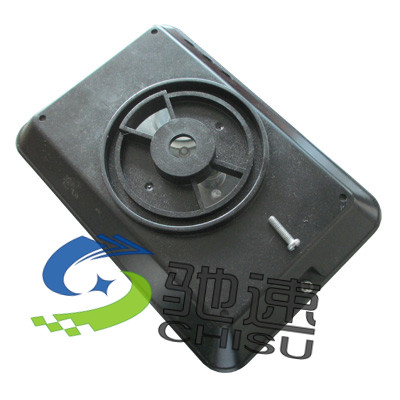

此工件由两部分组成铜管和塑料底盖通过2颗M3*12的十字螺丝紧固,顶盖通过M3*14的十字螺丝与底盖紧固

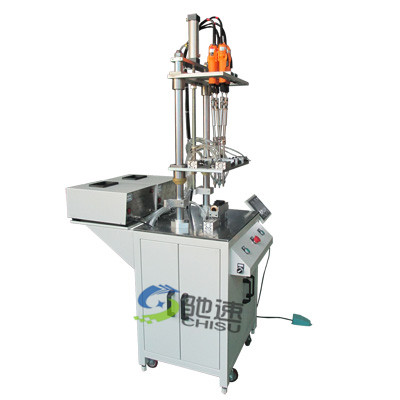

驰速这里采用四轴式🍀星空体育官方网站下载 方案如下:


工作原理

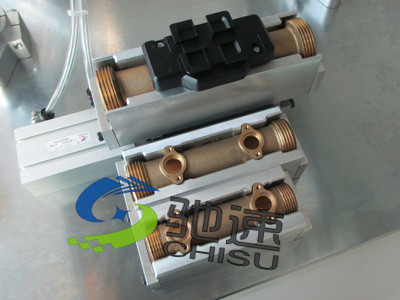

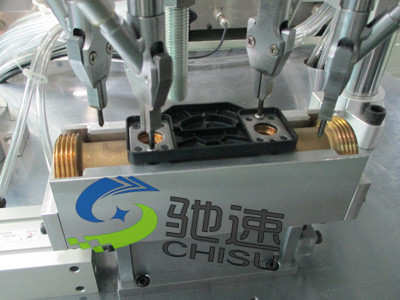

采用驰速DG4型方案,通过智能的程序控制,将工件放置在治具上,启动按钮,4轴同时下行,供M3*12螺丝的两个轴自动锁付,同时M3*14螺丝的两个轴向外运行,不送螺丝.

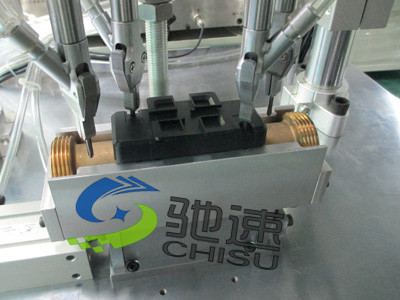

底盖与铜管锁付工序完成后,放入顶盖,4轴同时下行,供M3*14螺丝的两个轴自动锁付,M3*12螺丝的两个轴,不供料,同时向外运行.
