电路板自动送料型锁螺丝机

电路板自动送料型锁螺丝机

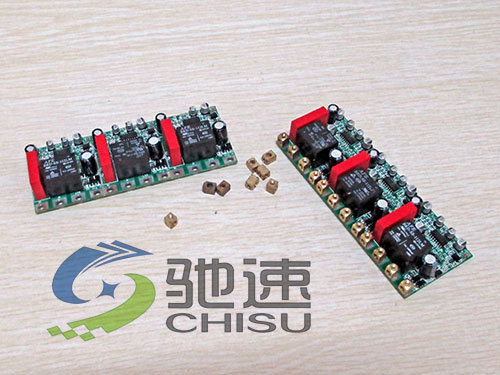

PCB板规格较多，通常需要定制，所以在涉及到电路板行业拧螺丝时，若产品螺丝较多，型号多样，可采用坐标式自动锁螺丝方案；产品单一可采用多轴式方案。具体方案根据企业生产情况和要求定制。本案例中电路板螺丝稍多，一件PCB板有11颗螺丝需要紧固，这里采用驰速坐标式自动打螺丝机的主要原因是，螺丝孔位比较密集，只能逐个锁付，产品在锁付时需要设备能够自动输送接线柱，产品图片如下：通过螺丝将接线柱与线路板紧固。

螺丝的输送及锁付很容易实现自动化，本案例难度在于，实现铜柱的自动输送、自动定位、自动安装等工序，这里根据要求，配置振动盘来实现自动输送铜柱，在输送轨道中设计取料装置，可将轨道上的铜柱自动放置在电路板的指定位置，通过专用的夹具来实现电路板、铜柱、螺丝之间的定位，设备通过PLC控制。

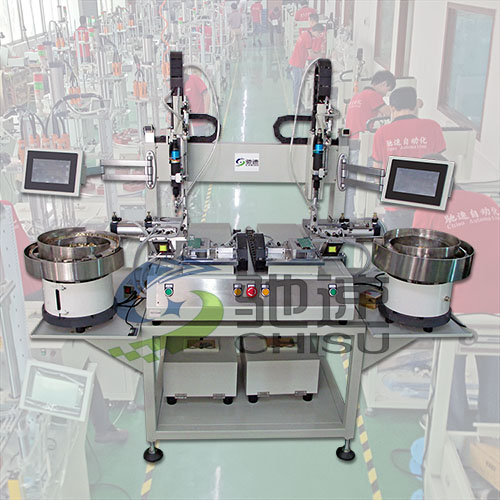

在实际生产中多道组装工序协同作业，先由员工将电路板放置在夹具上，振动盘输送铜柱，取料装置将铜柱推送至固定位置，坐标式🍀星空体育官方网站下载 及自动送钉机则负责送螺丝、拧螺丝，工序复杂，但所有工序在同一时间进行，员工只需放置电路板，设备不停的拧螺丝，由于产品放置时间较短，远小于拧好11颗螺丝需要的时间，所以这里设计双锁付系统，将两套装置设计在一台设备中，员工可轻易看管2套设备，仅需左右平台取放产品即可，大幅简化生产工序，提升效率。
